FACTIVE Facility+Active

【 プレハブパネル 5つの特性 】

1.清浄性、平滑性
パネル表面にはポリエステル系合成樹脂塗料を使用。さらに焼付塗装処理によって優れた清浄性を発揮。滑らかでしかも発塵性の少ない理想的な表面処理パネルです。

2.断熱性
パネルの芯材には、均一で優れた断熱性能を持つ、硬質ポリウレタンフォームを発泡注入したものを使用しています。安定した室内の空気・温度・湿度制御には必須条件となります。

3.気密性
大きさや設備上の条件などで、分割・組み立て・施工されたパネルの接合面はそれぞれ凹凸 で嵌合されており、しかもジョイント部にシリコンコーキングシールを施しますので、高気密性が得られます。

4.施工性
パネルは全て900mmモジュールで構成され、パネルの標準化に大きな効果を発揮します。また組立・施工が容易であることから新規設備はもとより、増設・改設工事の際に、短期間で躯体工事ができるという大きなメリットがあります。

5.耐久性
パネルの表面はポリエステル合成樹脂塗料をベースとしていますので、耐薬品性・耐汚染性・耐洗浄性があります。また、硬質ポリウレタンフォームの強力な自己接着力により、パネル自体が準構造体としての強度も期待できます。



【 パネルバリエーション】

あらゆる用途に応じて選べる機能性・経済性重視のパネル
種別
断熱パネル
FACTIVE ZeRo
断熱不燃パネル
FACTIVE ZeRo 不燃
耐火間仕切1時間
形状
コア材
ウレタンフォーム
イソシアヌレートフォームコルゲートロックウール
面材1カラー鋼板カラー鋼板カラー鋼板
面材2防カビ抗菌鋼板防カビ抗菌鋼板防カビ抗菌鋼板
面材3帯電防止鋼板帯電防止鋼板帯電防止鋼板
面材4フッ素ガルバリウム鋼板フッ素ガルバリウム鋼板
面材5ステンレス鋼板ステンレス鋼板
接着剤注入発泡注入発泡ウレタン樹脂系
最大長(mm)840080008000
厚さ(mm)40,50,80,100,125,135,15040,50,80,10080 間仕切専用
天井パネルピッチ(mm)27002700
天/壁ジョイント1
コーチスクリューコーチスクリュー
天/壁ジョイント2
アルミアングルアルミアングル
梁/天ジョイント
埋め込みナット埋め込みナット
枠材
樹脂枠難燃樹脂枠凹凸かん合
目地処理1コーキングコーキングコーキング
目地処理2無処理無処理
断熱性能(W/m2・K)
※目地部を含まない平面部の平均値を採用しています
0.52~0.140.52~0.210.52
認定番号
NM-4852
NM-5003
※表面材の組み合わせ・生産工場により認定番号が変わります
FP060NP-0079




【 表面材バリエーション 】

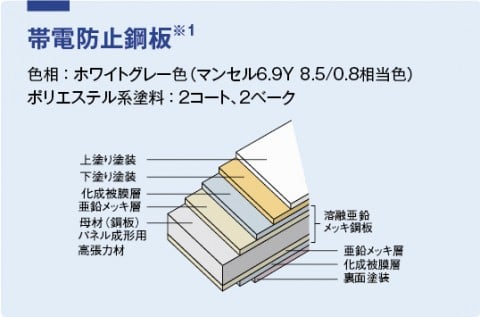

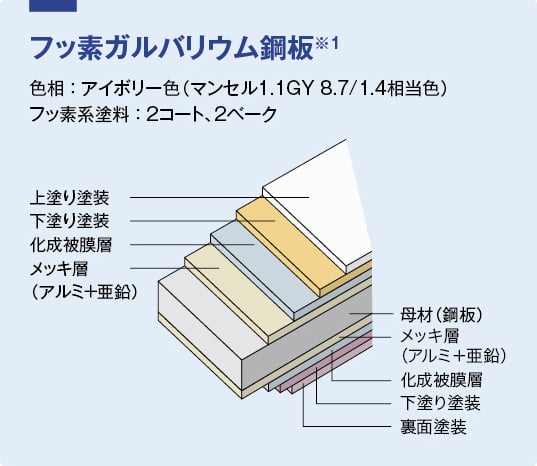

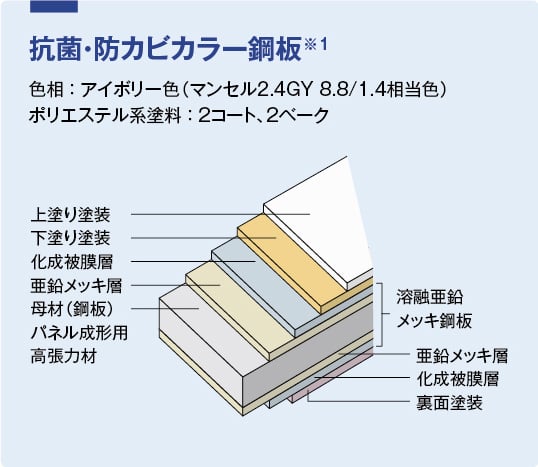

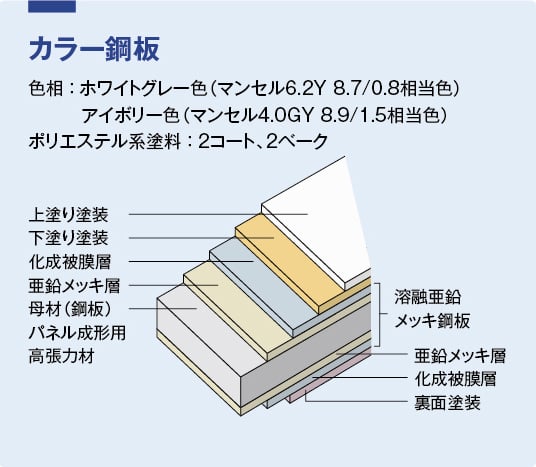

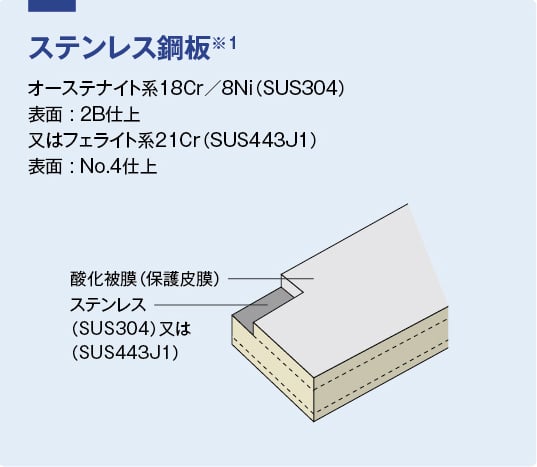

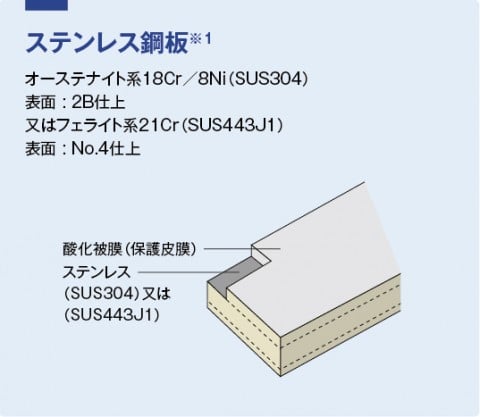

パネル表面材は、カラー鋼板/ステンレス鋼板/フッ素ガルバ鋼板など豊富な種類を揃え、標準規格化に際しては長期間使用中の外気条件や据え付け条件に伴なう影響の下で、耐久実績等を基に各材質を選定し、採用しています。通常の冷凍庫や冷蔵庫のパネル表面材には、カラー鋼板が経済性の面からも適しています。しかし、より厳しい条件下でのご使用には、ステンレス鋼板製やフッ素ガルバ鋼板製のパネルをおすすめします。表面材をお選びになる際は、用途、設置環境コストバランス等を踏まえてご検討ください。



【 厚み別バリエーション 】

パネルの厚さは、40mmから150mmの間で選択できます。
断熱材としての基本性能は厚いものほど優れていますが、当社では経済性やレイアウトスペース対庫内有効面積の関係から、厚さ別バリエーションを下図の要領で設定してあります。
なお、パネル部位別に厚さを変えての製造・施工も可能ですが、一部制限がありますので予めご確認ください。

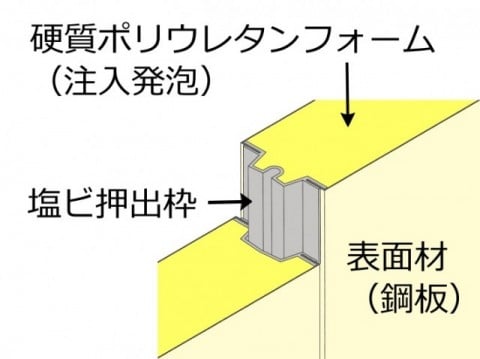

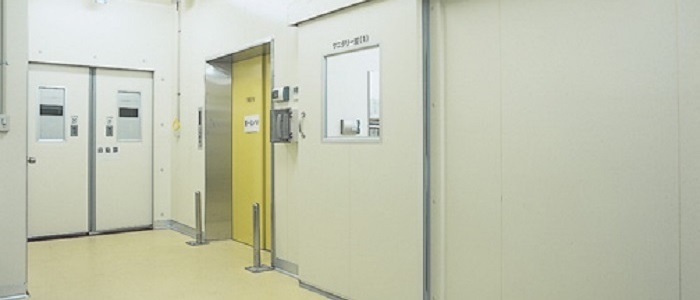

 フラットパネル
基本的なパネル形状で、清潔感のあるクリーンなパネルです。

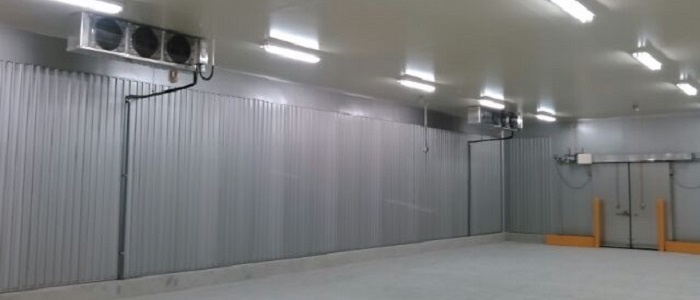

 キーストンパネル
庫内の冷機循環をキープしつつ、外壁用として使用する際の強度アップに理想的なパネルです。

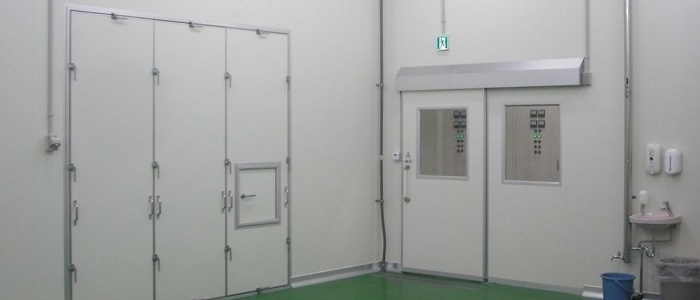

 キーストンパネル/両面タイプ
キーストン仕様の冷蔵庫・冷凍庫の間仕切用として使用していただけるパネルです。

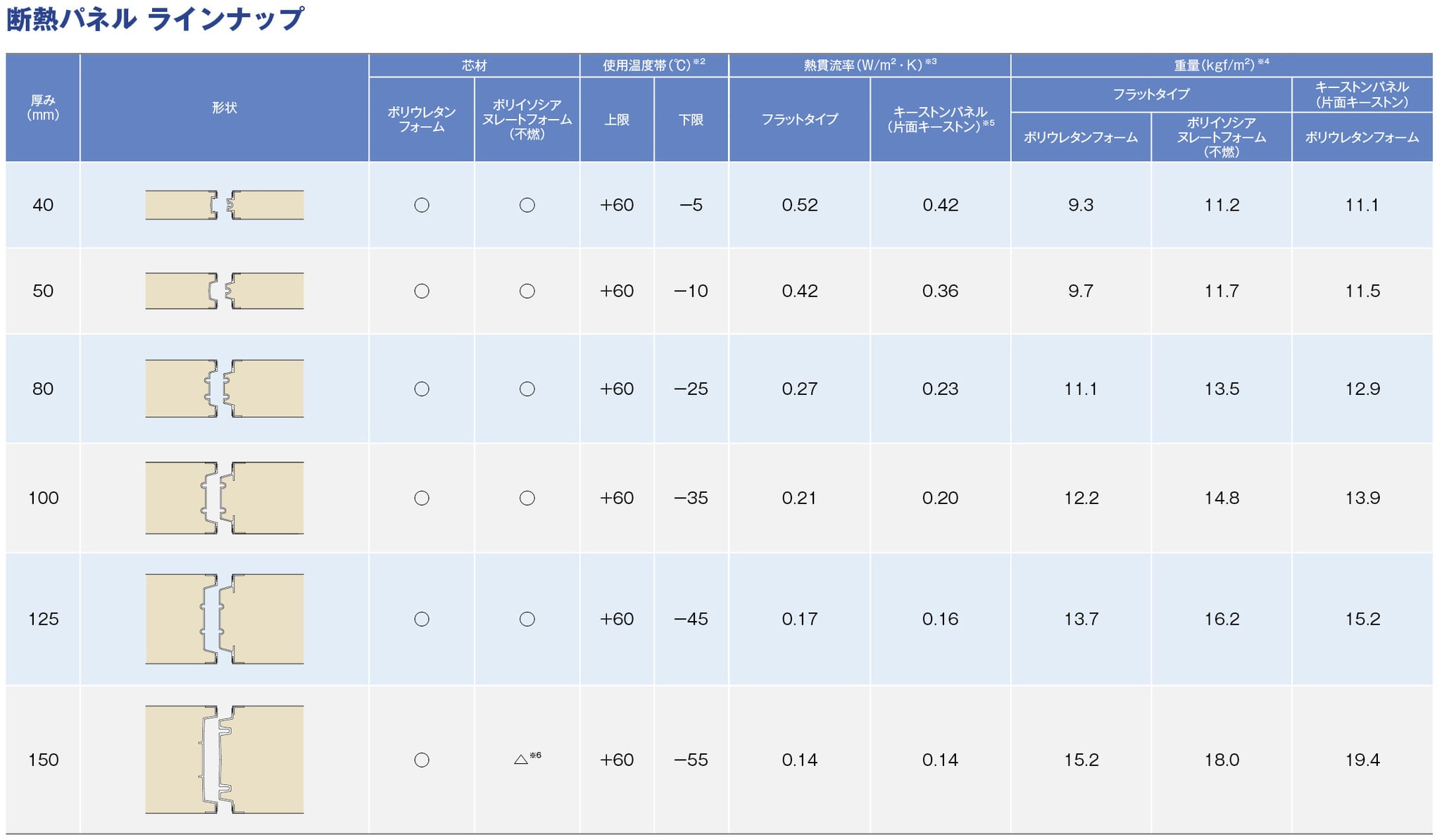

【 パネルの仕様・性能 断熱/断熱不燃 】

呼称
パネル厚(mm)
パネル重量(kg/m2)
※ 熱貫流率(W/m2・K)
使用温度(℃)
フラット
タイプ
片面
キーストン
両面
キーストン
フラット
タイプ
片面
キーストン
両面
キーストン
上限
下限
40
10.1
12.4
14.7
0.52
0.42
0.36
+60
-5
50
10.4
12.7
15.0
0.42
0.36
0.30
-10
80
11.5
13.8
16.1
0.27
0.23
0.21
-25
100
12.2
14.5
16.8
0.21
0.20
0.17
-35
125
13.1
15.4
17.7
0.17
0.16
0.15
-45
135
13.4
15.7
18.0
0.16
0.15
0.14
-50
150
13.9
19.0
24.1
0.14
0.14
0.14
-55
  • 上記数値は実測にもとづく計算値であり、保証値ではありません。
    ※表面熱伝達係数は計算上考慮しておりません。
  • パネル重量・・・カラー鋼板仕様のフラットパネル及びキーストンパネルの重量であり、シーリング材等の補助資材を概算で加えて表示しております。天梁部重量 は含んでおりません。
  • 使用温度・・・冷凍・冷蔵庫用パネルの使用上限温度は+60℃となっていますが、長時間使用の場合、扉部の密閉度不良が生じることがあります。この場合別 仕様の扉が必要となります。又、下限温度は使用される環境、条件等を特定維持することが現実的でないため、業界で実用されている一般的な温度を表示いたしております。



【 パネル製作寸法 】

(標準規格と自由設計サイズ)
プレハブ型冷凍冷蔵庫はそれぞれ〔天パネル〕〔床パネル〕〔壁パネル〕〔扉枠パネル〕〔扉パネル〕の各セクションにわかれて構成、組み立てられております。 900mmモジュールをベースとしたその一枚一枚は細かくルール化され、即応性、経済性を重視した「標準規格サイズ」と「自由設計サイズ」に大別 されます。国内最大級の最長8.4mバッチ式一体成型パネルをはじめ、各種冷凍冷蔵庫計画に最も適したパネルサイズプランを提案させていただきます。
