清潔で美しい空間づくりをご提案します
原料入荷から製品出荷までの全工程の温度・湿度を、断熱性に優れたクリーンパネルでトータル的管理をサポートします。
耐薬品性・防カビ・抗菌効果に優れたクリーンパネルを使用する事により、 空間を美しく清潔に保ちます。
バリエーション豊富なパネル・扉を活用し、人や原材料・製品の動線を考慮したトータルな作業空間づくりをクリエイティブに提案します。
気密性に優れたクリーンパネル・各種建具は害獣・害虫の侵入を防ぎ、人や原材料・製品にとって快適な環境づくりに活用いただけます。

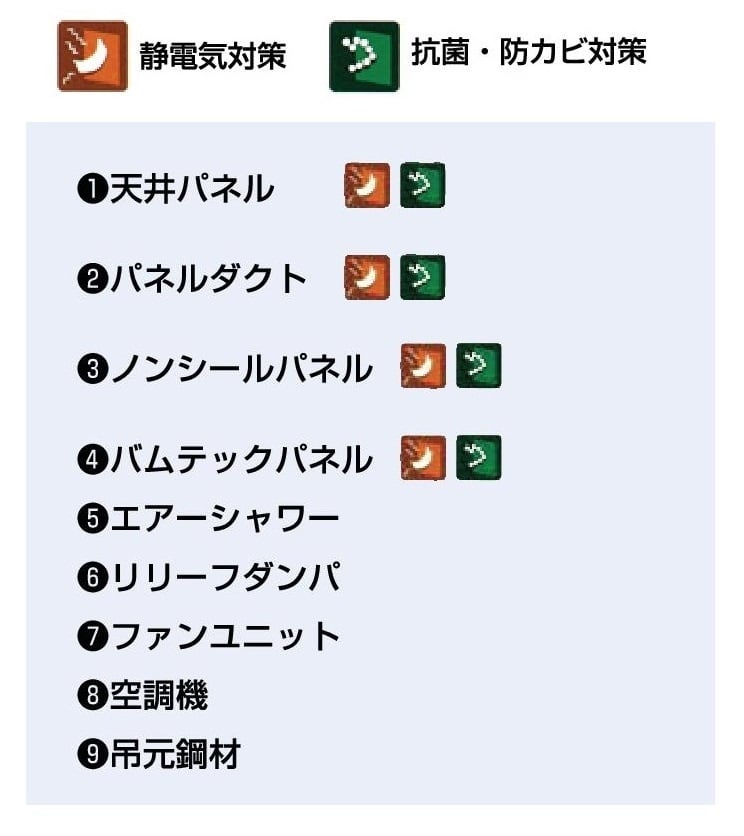

理想の清浄環境を実現するクリーンルーム・システム
精密機械加工のための環境づくりにICやLSIなど、エレクトロニクスをはじめとする先端産業はもとより、食品や医療・バイオテクノロジーに至るまで、クリーンルームはあらゆる分野に不可欠なシステムとして幅広く活用されています。
空気中の微粉塵を除去する産業用クリーンルームや微生物や細菌を除去するバイオクリーンルームのような、ハイテクな各種システムの性能を最大限に引き出すために要求される気密性・清浄性・断熱性・平滑性・遮音性・施工性・耐蝕性など、シビアな条件を高い次元でクリアしたクリーンパネルです。
帯電防止鋼板
用途 ： 多種多様な分野に応用可能ですが､以下のようなものが挙げられます。
- 半導体･電子･電気機器･精密機械工業など先端技術産業分野の工場･オフィス･クリーンルームの内装用
- 医薬品･医療･病院･食品工業･バイオテクノロジー･農林･漁業などの分野における内装業
- 利用加工面材として､上記分野のスパンドレル・ウォール・パネル・間仕切･学校関係間仕切･工場内間仕切･オフィスなど
(1)すぐれた帯電防止機能
一般に帯電防止機能としては表面抵抗率が1012Ω／□以下､初期帯電電圧が200V以下､帯電電圧の半減期が5秒以下。それに対して､当社の帯電防止塗装鋼板は表面抵抗率が10５～10８Ω／□､初期帯電電圧が30V(印加電圧10KV)で帯電電圧の半減期が0.2秒と極めて優れた帯電防止性能を有しています。
一般に帯電防止機能としては表面抵抗率が1012Ω／□以下､初期帯電電圧が200V以下､帯電電圧の半減期が5秒以下。それに対して､当社の帯電防止塗装鋼板は表面抵抗率が10５～10８Ω／□､初期帯電電圧が30V(印加電圧10KV)で帯電電圧の半減期が0.2秒と極めて優れた帯電防止性能を有しています。
(2)半永久的な帯電防止
特殊な帯電防止材を塗料中に固定しているので､従来の界面活性剤系のように定期的に帯電防止材を塗布する必要がありません。
(3)加工性､耐食性に優れた内装材料
クリーンルームだけでなく一般の内装材としても充分使用できる塗膜性能を有しています。
抗菌・防カビ鋼板
用途 ：レヂノ抗菌・防カビ鋼板の用途としては以下のものが挙げられます。
- 食品加工室の内壁材
- プレハブ冷蔵･冷凍庫などの内壁･外壁材
- 浴室・台所・トイレなどのドアパネルや壁材
- 病院資材などの輸送用バントラックの面材
- クリーンルームなどの壁面パネル
- オフィス・一般住宅・店舗・公共施設などで、衛生･清潔を必要とする場所の内壁材
- 空調ダクトの内壁
また、カラー鋼板の他にクリアコート鋼板の提供も可能です。

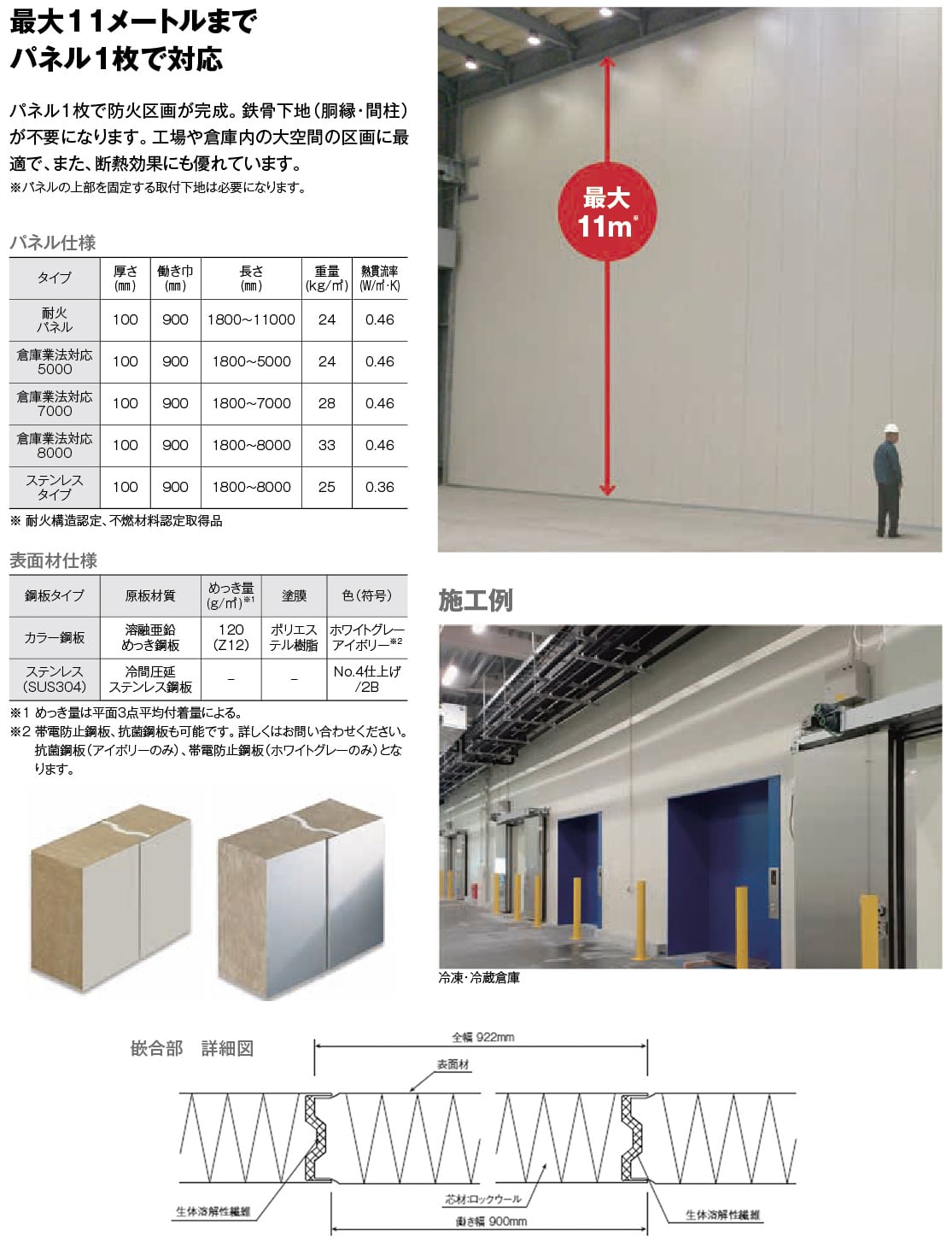

耐火間仕切パネル
※目地部を含まない平面部の平均値
パネル断面図
※拡大してご覧いただけます。
施工図
※拡大してご覧いただけます。
1⃣ 取付金物（天井・床・壁用）の取り付け
取付位置の墨出しを行い、床スラブの両側に取付金物（床用）を、天井スラブの片側に取付金物（天井用）を、壁パネルの片側に取付金物（壁用）を、コンクリートアンカーを用いてそれぞれ取り付ける。
2⃣ 壁材の取り付け
工場にて芯材の両面に接着剤を用いて塗装鋼板を貼り付けたパネルを現場に搬入し、取付金物（床用）に差し込んで建てこみ、上端を取付金物（天井用）に押し当てた後、取付金物（天井・床・壁用）と壁材を取付金物固定用留付材を用いて固定する。
3⃣ 篏合部充填材の取付け
壁材と壁材の縦の継ぎ目部分は、篏合部充填材を充填して篏合させる。
4⃣ 上部充填材の取付け
天井スラブと壁材の隙間には、上部充填材を充填し、天井スラブの片側に取付金物（天井用）を取り付け、取付金物固定用留付材を用いて固定する。また、天井スラブにはコンクリートアンカーを用いて取り付ける。
5⃣ 壁端部充填材の取付け
壁スラブと壁材の隙間には、端部充填材を充填し、壁パネルの片側に取付金物（壁用）を取り付け、取付金物固定用留付材を用いて固定する。また、壁スラブにはコンクリートアンカーを用いて取り付ける。
6⃣ 目地処理
壁材の縦目地はシーリング材を施す。

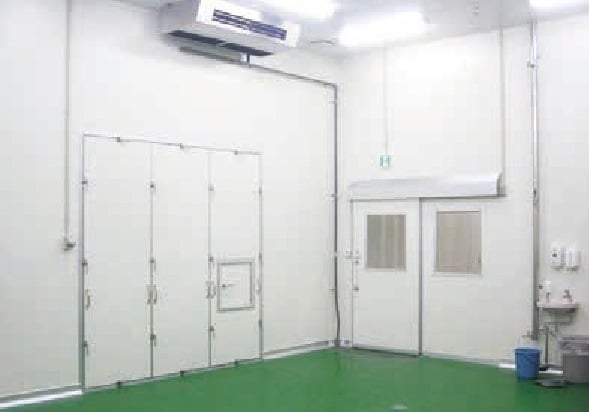

Ｃｌｅａｎ施工事例

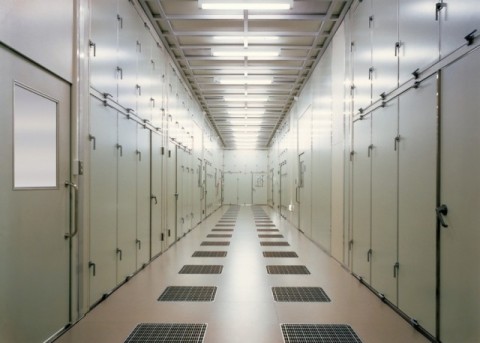

クリーンルーム（通路）

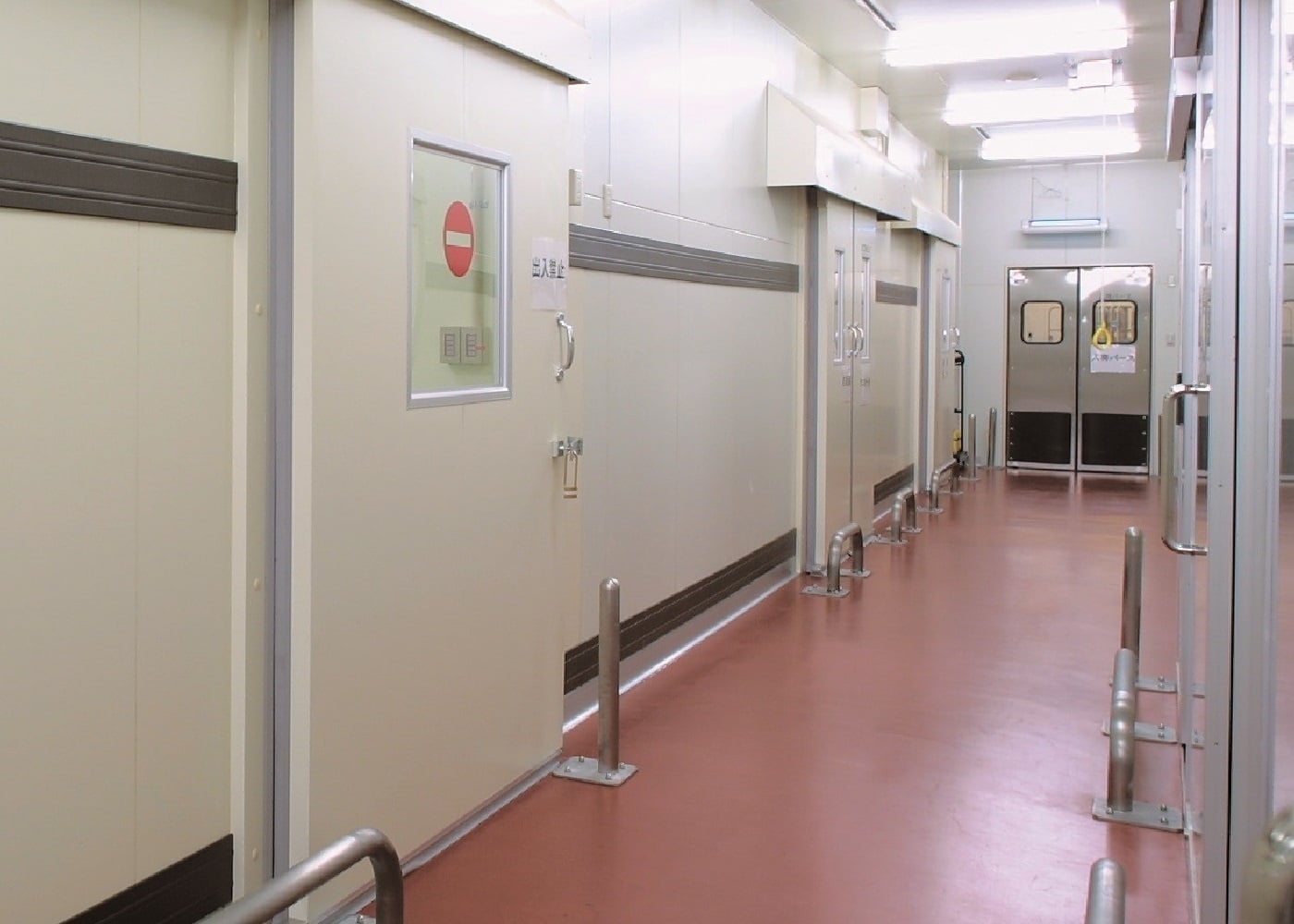

クリーン作業室（通路）

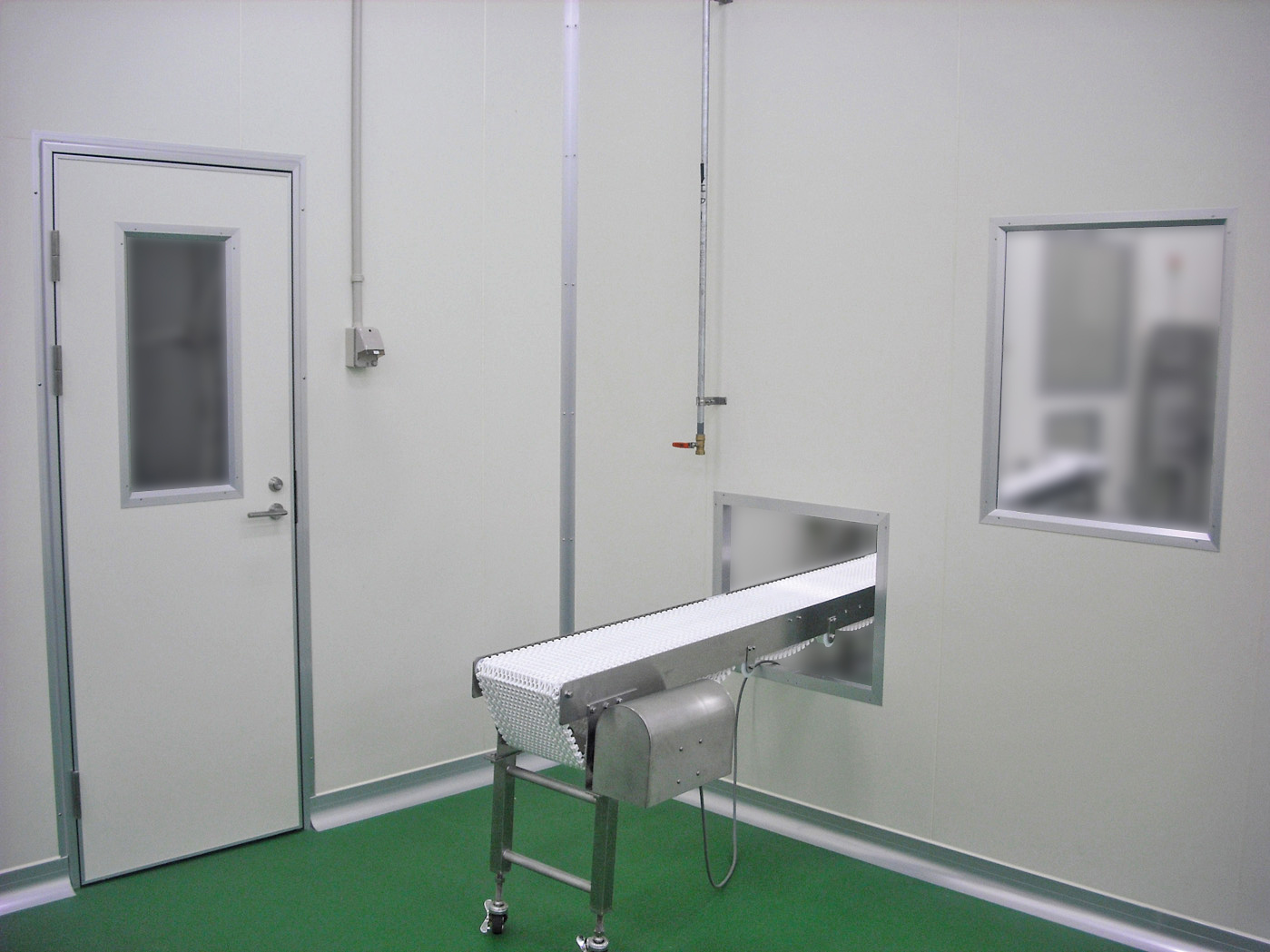

食品工場（コンベア開口）

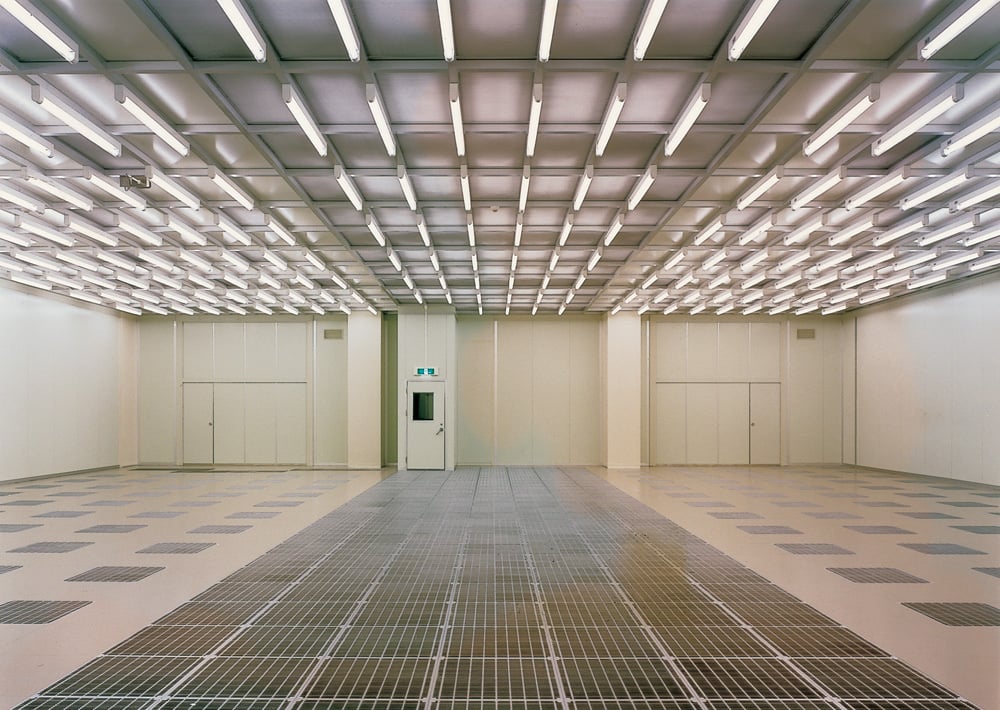

工業系クリーンルーム（研究室）

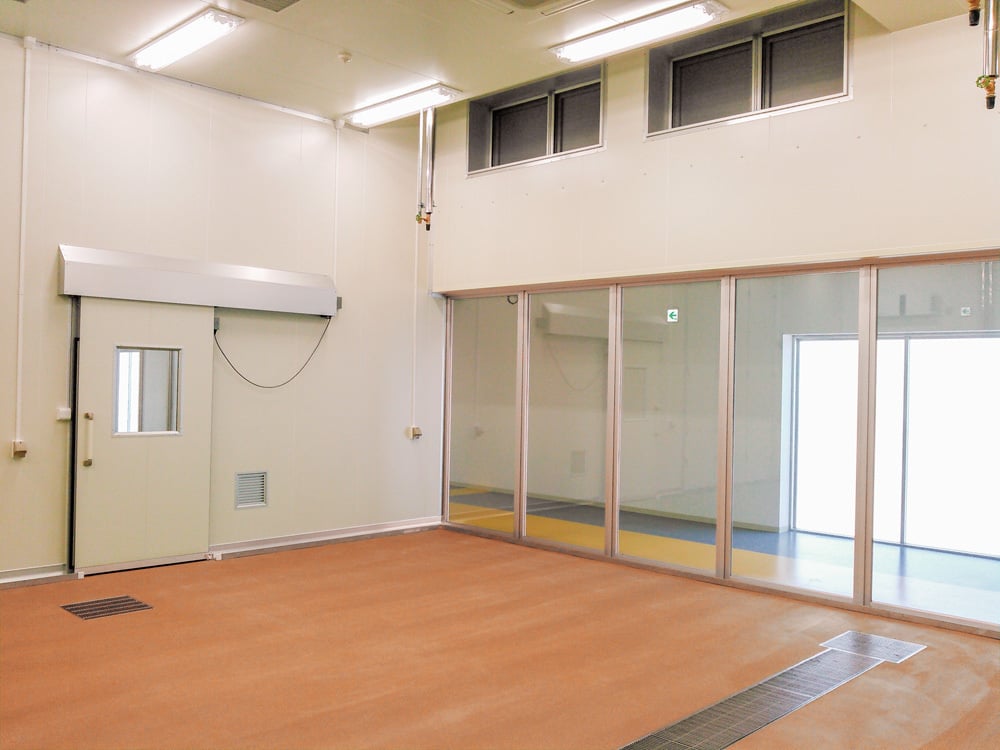

食品工場（見学通路）
クリーンルームに適した各種建具
【 フラッシュドア 】
（片開き／両開き）
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（片引き）
| 開口寸法 | 最小 | 最大 |
| W | 600mm | 1,500mm |
| H | 1,600mm | 3,000mm |
（両引き）
| 開口寸法 | 最小 | 最大 |
| W | 1,200mm | 3,000mm |
| H | 1,600mm | 3,000mm |
- 高機能で使い勝手の良い開きドア
- 気密性能（JISA4702）: A-3等級線をクリア（3方枠ズレ式丸ノブ錠、片開／両開）
- 3方枠と4方枠の仕様から選択可能
- 片開き／両開き／親子開きに対応
- 電気錠システム／マスターキーシステムに対応
- ハンドル／ドアチェック等、豊富なオプション

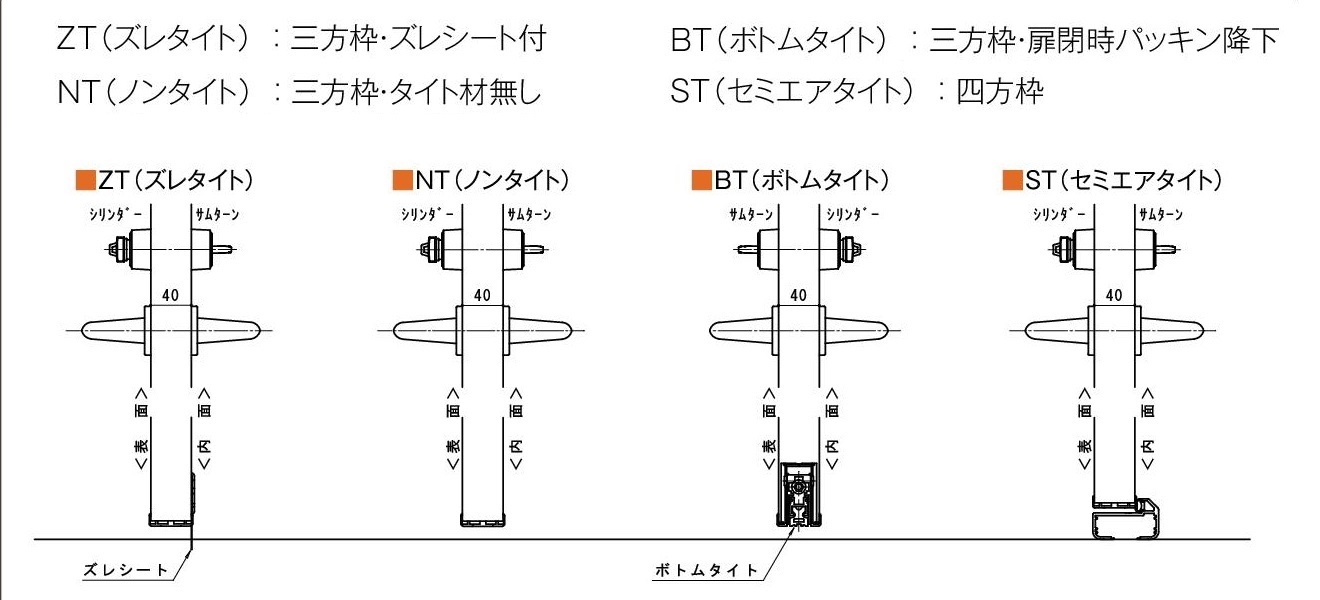

【 扉下部構造 】
※拡大してご覧いただけます。

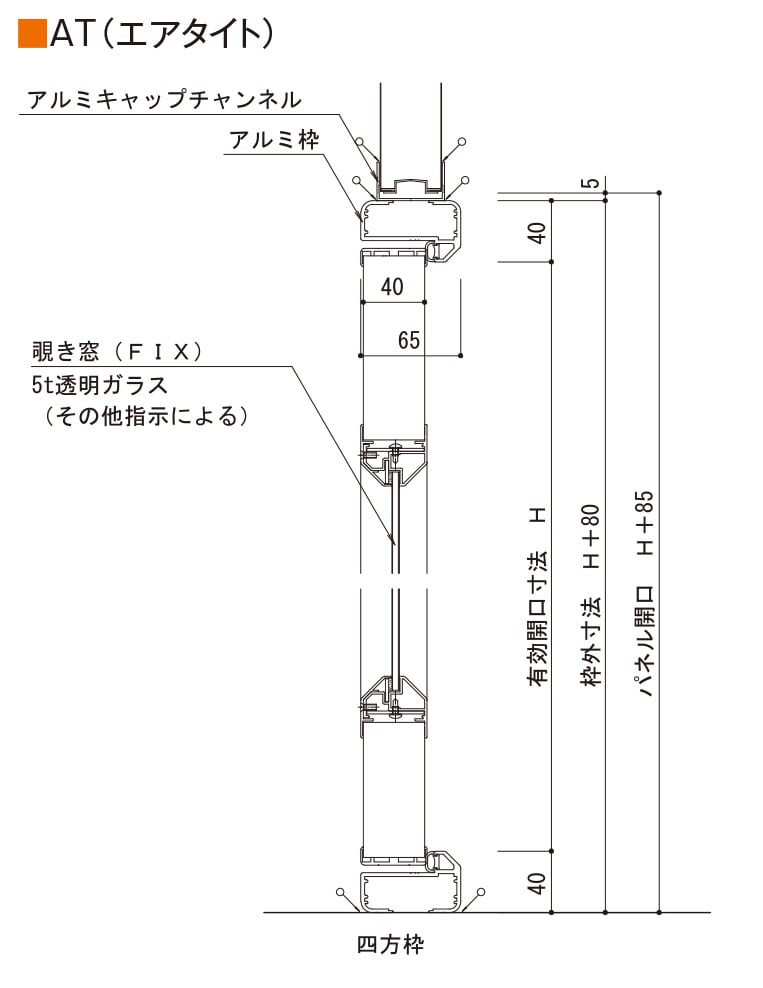

【 エアタイトドア 】
（片開き／両開き）
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（片引き）
| 開口寸法 | 最小 | 最大 |
| W | 600mm | 1,500mm |
| H | 1,600mm | 3,000mm |
（両引き）
| 開口寸法 | 最小 | 最大 |
| W | 1,200mm | 3,000mm |
| H | 1,600mm | 3,000mm |
- 気密性能（JISA4702）: A-4等級線をクリア（片開／両開）
- クリーンルームなど、高い気密性が要求されるドアに最適
- 4方枠で、ドアを枠のパッキンに押しつけるグレモン締りを採用
- 片開き／両開き／親子開きに対応
- 電気錠システム／マスターキーシステムに対応
【 扉下部構造 】
※拡大してご覧いただけます。
【 SHスライドドア（手動／自閉）】
（片引き／両引き）
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（片引き共通）
| 開口寸法 | 最小 | 最大 |
| W | 650mm | 1,750mm |
| H | 1,800mm | 3,000mm |
（両引き共通）
| 開口寸法 | 最小 | 最大 |
| W | 1,400mm | 2,600mm |
| H | 1,800mm | 3,000mm |
- 常温域での使用に最適なスライドドア
- 開口枠の左右・上部にパッキンを施し、気密性が向上
- 開き扉のような開閉スペースが不要
- スピード調整が可能な自動閉鎖仕様も可能
- 錠前（UD錠）に対応
- 挟まれ防止の安全面を考慮し、引き残しが標準仕様
【 SHスライドドア（自動）】
（片引き／両引き）
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（片引き）
| 開口寸法 | 最小 | 最大 |
| W | 650mm | 2,000mm |
| H | 1,800mm | 4,000mm |
（両引き）
| 開口寸法 | 最小 | 最大 |
| W | 1,400mm | 4,000mm |
| H | 1,800mm | 4,000mm |
- 上吊り式の為、レールや溝がなく床がフラット
- 開口枠の左右・上部にパッキンを施し、気密性が向上
- 開き扉のような開閉スペースが不要
- インターロックやエアカーテンとの連動にも対応
| 開閉スイッチ／センサー 一覧 | |
| プルスイッチ（標準） | 手かざしセンサー（横～下向き／赤外線） |
| 押しボタンスイッチ | 手かざしセンサー（横向き／マイクロ波） |
| タッチスイッチ（送信親機） | SWANセンサー（横向き／マイクロ波） |
| 無目付センサー（マイクロ波+赤外線） | フットスイッチ（壁埋込型） |
【 脱着扉 】
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（カラー鋼板）
| 開口寸法 | 最小 | 最大 |
| W | 360mm | 4,500mm |
| H | 1,320mm | 4,000mm |
（SUS 2B）
| 開口寸法 | 最小 | 最大 |
| W | 360mm | 3,920mm |
| H | 1,320mm | 3,800mm |
- スッキリとした外観のパネル式脱着可能扉
- マシンハッチに最適な脱着式パネル
- 大型機械類を搬入／搬出する際に取り外し可能
- 1連～5連タイプをラインナップ
- 締め付けハンドルによって脱着可能
【 点検扉 】
（表ラッチタイプ／脱着小パネル）
〈 製作可能範囲 〉
| 扉厚 | 40mm |
（表ラッチタイプ）
| 開口寸法 | 最小 | 最大 |
| W | 360mm | 770mm |
| H | 360mm | 770mm |
（脱着小パネル）
| 開口寸法 | 最小 | 最大 |
| W | 360mm | 900mm※ |
| H | 360mm | 1,320mm |
※面材がカラー鋼板以外の場合は770mm
- 天井／壁に取付可能な小扉
- 電気／機械／その他の点検用に最適
- ハンドル／その他豊富なオプション
- クリーンルーム用の密閉パッキンを採用
【 FIX窓 】
〈 製作可能範囲 〉
| 寸法 | 最小 | 最大 |
| W | 300mm | 900mm |
| H | 300mm | 1,980mm |
| 面板一覧 | |
| 5ｔ透明ガラス | 5ｔ透明強化ガラス |
| 6.8ｔ網入ガラス | ペアガラス |
| 5ｔアクリル （透明／オレンジ） | ペアガラス （片面ヒーター付） |
| 5ｔポリカーボネイト （透明） | 飛散防止フィルム貼 （オプション） |

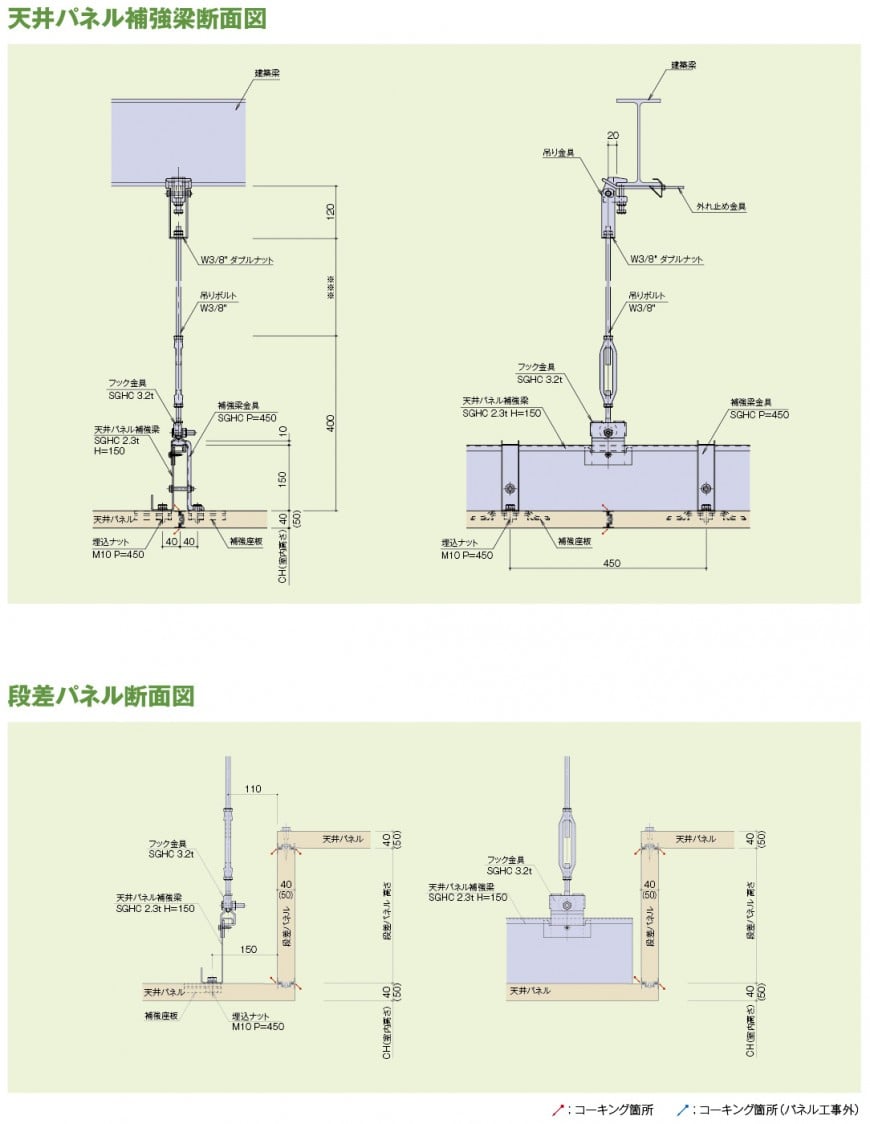

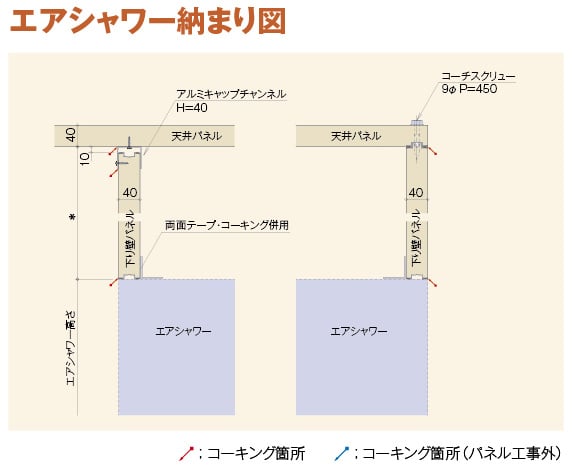

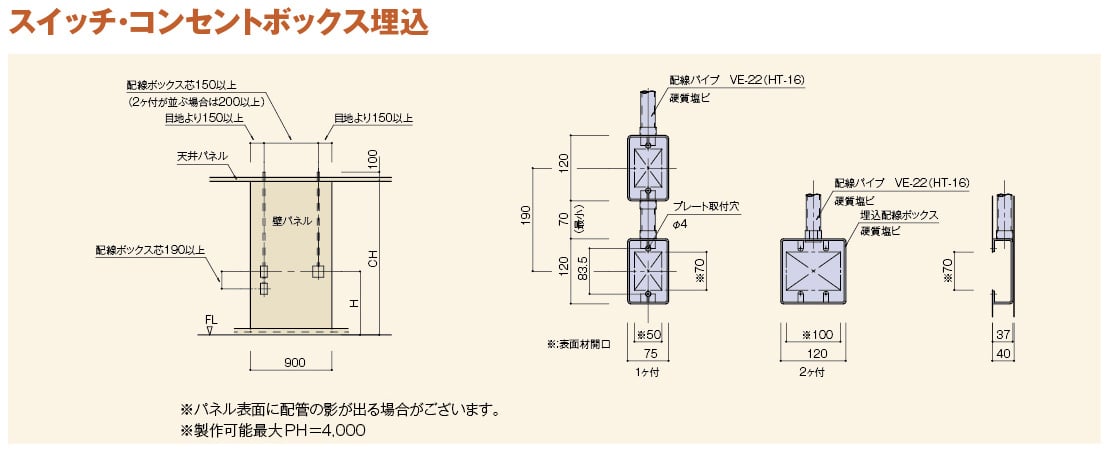

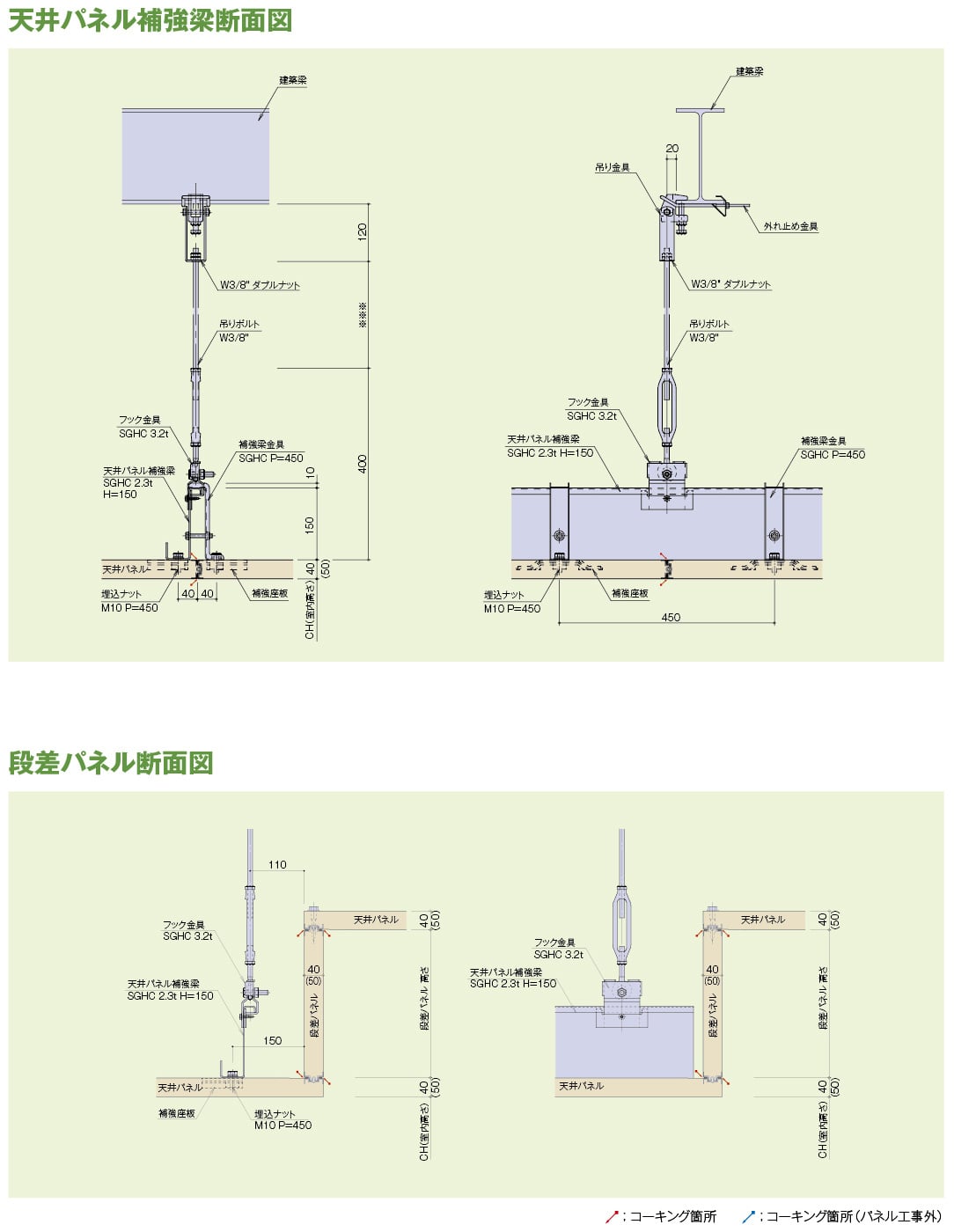

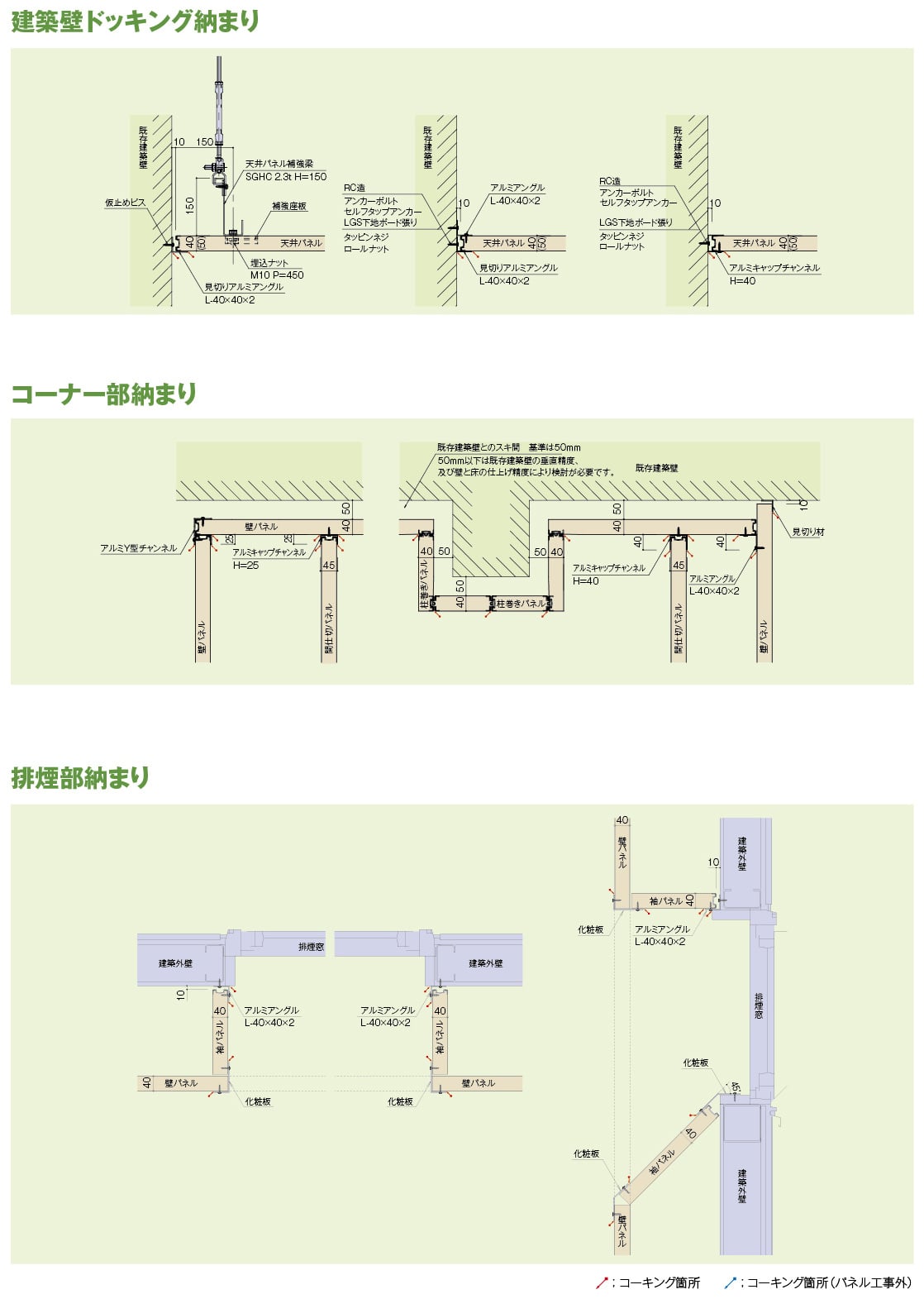

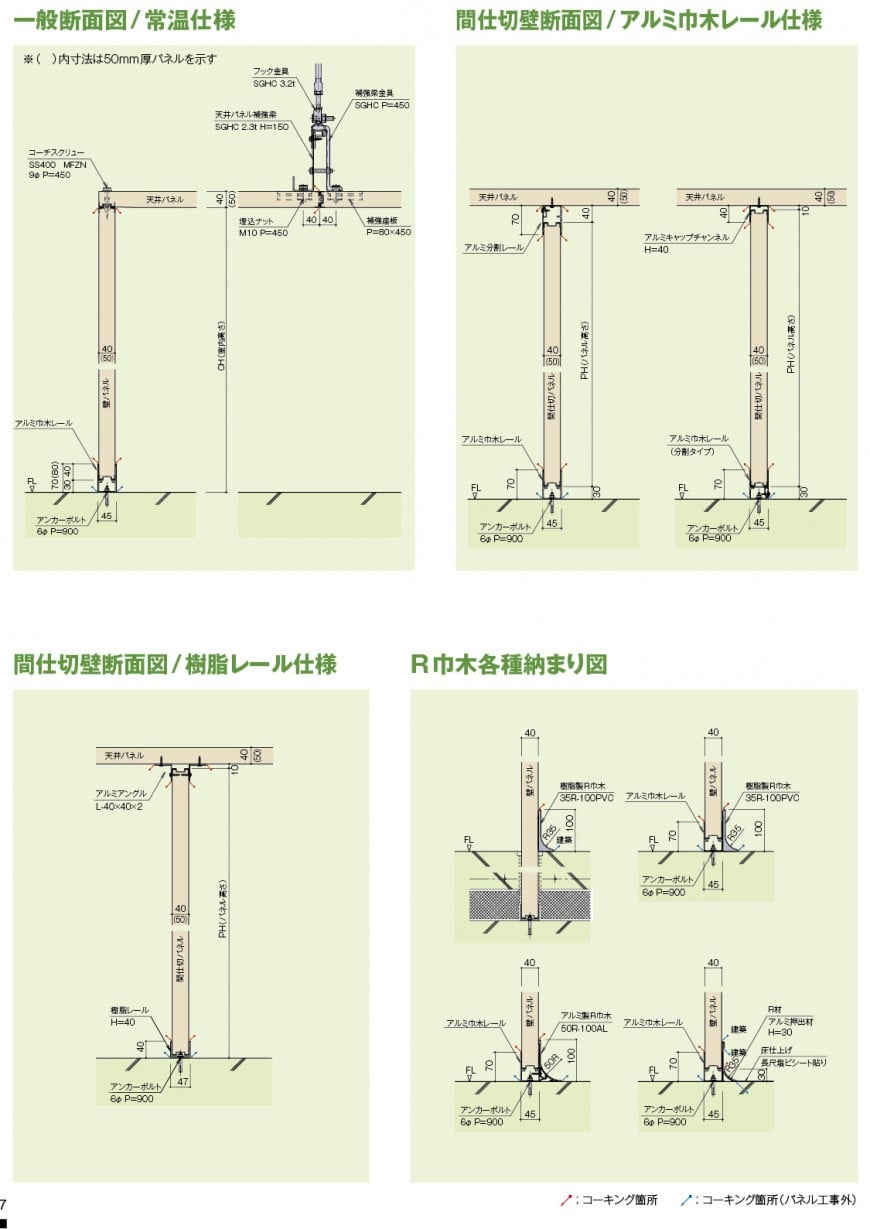

Ｃｌｅａｎ施工ディテール
※画像は拡大してご覧いただけます。
